ตะแกรงโลหะแบบขยายมักใช้สำหรับปูพื้น ชั้นวางของ ตะแกรงนิรภัย และสิ่งกีดขวาง นอกจากนี้ยังเป็นวัสดุที่มีราคาไม่แพงมากที่ใช้ในอุตสาหกรรม สถาปัตยกรรม และเชิงพาณิชย์อีกด้วย
สแตนเลสขยายโลหะและผลิตภัณฑ์ตะแกรงมีจำหน่ายจาก Huijinmaterials. It is often difficult for customers to determine what measurements to provide when selecting the right mesh pattern for their application. Here is a guide to measuring and specifying expanded metal…
โลหะขยายประเภทใดบ้าง?
โลหะขยายประเภททั่วไป ได้แก่:
นี่คือโลหะต่อขยายชนิดพื้นฐานและทั่วไปที่สุด ผลิตโดยการตัดและยืดแผ่นโลหะ ทำให้เกิดช่องเปิดรูปเพชร โลหะขยายมาตรฐานมีจำหน่ายในวัสดุหลากหลายประเภท เช่น เหล็ก อลูมิเนียม สแตนเลส และอื่นๆ
2.Flattened Expanded Metal
หลังจากสร้างโลหะขยายมาตรฐานแล้ว ก็สามารถแปรรูปต่อผ่านกระบวนการทำให้เรียบ ซึ่งจะช่วยลดความหนาของวัสดุและสร้างพื้นผิวที่เรียบขึ้น โลหะขยายที่เรียบมักใช้เมื่อต้องการพื้นผิวที่เรียบและเรียบเนียน
3.Raised Expanded Metal
ตรงกันข้ามกับโลหะขยายแบบเรียบ โลหะขยายแบบยกสูงจะยกสันบนพื้นผิว รูปแบบที่ยกขึ้นช่วยเพิ่มความแข็งแรงและความแข็งแกร่ง ทำให้เหมาะสำหรับการใช้งานบางประเภทที่การรองรับโครงสร้างเป็นสิ่งสำคัญ
4.Micro Mesh Expanded Metal
โลหะขยายตาข่ายขนาดเล็กมีช่องเปิดที่เล็กมาก ทำให้เหมาะสำหรับการใช้งานที่ต้องการการกรองหรือการคัดกรองอย่างละเอียด โดยทั่วไปจะใช้ในระบบกรองอากาศและการใช้งานอื่น ๆ ที่ต้องการความแม่นยำในระดับสูง
5.Architectural Expanded Metal
โลหะขยายทางสถาปัตยกรรมโดดเด่นด้วยดีไซน์รูปเพชรพร้อมองค์ประกอบด้านสุนทรียศาสตร์อันโดดเด่น หากต้องการการผสมผสานสไตล์และฟังก์ชันที่ยอดเยี่ยม เลือกใช้โลหะขยายทางสถาปัตยกรรม
Expanded Metal Sheet Dimension Introduction
LWM: ระยะทางจากจุดหนึ่งบนข้อนิ้วถึงจุดร่วมบนข้อนิ้วถัดไปวัดตลอดทางยาว
สวอลล์: ระยะทางจากจุดบนข้อนิ้วถึงจุดร่วมบนข้อนิ้วต่อไปนี้ในเส้นทางสั้น
LWO: ช่องทางเปิดที่ยาว โดยวัดจากด้านในของข้อนิ้วถึงด้านในของข้อนิ้ว LWO
สโว: วิธีเปิดสั้น คือระยะห่างที่วัดจากข้อนิ้วถึงด้านในของข้อนิ้ว SWO
เคาะ: จุดตัดกันของเส้นสองเส้นและมีความกว้างของเส้นสองเส้นเสมอ
ความหนาโดยรวม: การวัดความหนาของตาข่ายตามจริงโดยวัดที่ข้อนิ้ว
พื้นที่เปิด: The percentage of open area is showing on the mesh.
กวางสิ้นสุด: เส้นที่ไม่สมบูรณ์มีอยู่เหนือข้อต่อของตาข่ายทั้ง LWD, SWD หรือทั้งสองอย่าง
วัสดุ: วัสดุมีให้เลือกทั้งเหล็กคาร์บอน แผ่นสังกะสี สแตนเลส อลูมิเนียม ฯลฯ
ปรับแต่ง: Customized is available.
สวอลล์: ระยะทางจากจุดบนข้อนิ้วถึงจุดร่วมบนข้อนิ้วต่อไปนี้ในเส้นทางสั้น
LWO: ช่องทางเปิดที่ยาว โดยวัดจากด้านในของข้อนิ้วถึงด้านในของข้อนิ้ว LWO
สโว: วิธีเปิดสั้น คือระยะห่างที่วัดจากข้อนิ้วถึงด้านในของข้อนิ้ว SWO
เคาะ: จุดตัดกันของเส้นสองเส้นและมีความกว้างของเส้นสองเส้นเสมอ
ความหนาโดยรวม: การวัดความหนาของตาข่ายตามจริงโดยวัดที่ข้อนิ้ว
พื้นที่เปิด: The percentage of open area is showing on the mesh.
กวางสิ้นสุด: เส้นที่ไม่สมบูรณ์มีอยู่เหนือข้อต่อของตาข่ายทั้ง LWD, SWD หรือทั้งสองอย่าง
วัสดุ: วัสดุมีให้เลือกทั้งเหล็กคาร์บอน แผ่นสังกะสี สแตนเลส อลูมิเนียม ฯลฯ
ปรับแต่ง: Customized is available.
ตาข่ายยกหรือแบน ต่างกันอย่างไร?
The terms “raised” and “flattened” refer to two different types of expanded metal, and they describe the surface characteristics of the expanded metal sheet.
1. โลหะขยายที่ยกขึ้น:
- ในโลหะขยายที่ยกขึ้น แผ่นโลหะจะต้องผ่านกระบวนการตัดและยืด ทำให้เกิดรูปแบบของช่องเปิดรูปเพชรที่ยกขึ้น
- เส้นโลหะถูกยกขึ้นเหนือระนาบของแผ่นต้นฉบับ ทำให้เกิดเป็นลวดลายสามมิติ
- โลหะขยายที่ยกขึ้นจะคงความหนาของแผ่นต้นฉบับไว้ และรูปแบบที่ยกขึ้นจะช่วยเพิ่มความแข็งแรงและความแข็งแกร่งให้กับวัสดุ
- ประเภทนี้มักถูกเลือกเมื่อคำนึงถึงการรองรับโครงสร้างและความแข็งแกร่ง
2. โลหะขยายแบบแบน:
- โลหะขยายที่เรียบแล้วผลิตโดยการนำโลหะขยายที่ยกขึ้นแล้วนำไปผ่านกระบวนการรีดเย็นหรือทำให้แบน
- กระบวนการนี้ช่วยลดความหนาของวัสดุและส่งผลให้พื้นผิวเรียบขึ้น
- ช่องเปิดรูปเพชรในโลหะขยายที่เรียบจะถูกทำให้แบนหรือถูกบีบอัดเมื่อเทียบกับรุ่นที่ยกขึ้น
- โลหะขยายแบบเรียบมักถูกเลือกใช้สำหรับการใช้งานที่ต้องการพื้นผิวเรียบ เช่น ทางเดินหรือชานชาลา
ความแตกต่างที่สำคัญ:
- รูปร่าง: ความแตกต่างที่ชัดเจนที่สุดคือรูปลักษณ์ภายนอก โลหะขยายที่ยกขึ้นมีพื้นผิวสามมิติเนื่องจากมีช่องเปิดรูปเพชรที่ยกขึ้น ในขณะที่โลหะขยายที่เรียบมีพื้นผิวเรียบและเรียบเนียนกว่า
- ความแข็งแกร่งและความแข็งแกร่ง: โลหะขยายที่ยกขึ้นมีแนวโน้มที่จะแข็งแรงและแข็งกว่าเมื่อเทียบกับโลหะขยายที่เรียบ เนื่องจากมีเกลียวที่หนากว่าและโครงสร้างสามมิติ นี่อาจเป็นปัจจัยสำคัญในการใช้งานที่จำเป็นต้องมีการรองรับโครงสร้าง
- ความเรียบของพื้นผิว: โลหะขยายที่เรียบแล้วมีความเรียบกว่า ทำให้เหมาะสำหรับการใช้งานบางอย่างที่พื้นผิวเรียบเป็นสิ่งสำคัญ เช่น ทางเดิน ชานชาลา หรือองค์ประกอบทางสถาปัตยกรรม
- น้ำหนัก: โลหะขยายที่เรียบซึ่งมีความหนาลดลง อาจเบากว่าโลหะที่ยกขึ้น นี่อาจเป็นข้อพิจารณาในการใช้งานที่คำนึงถึงน้ำหนัก

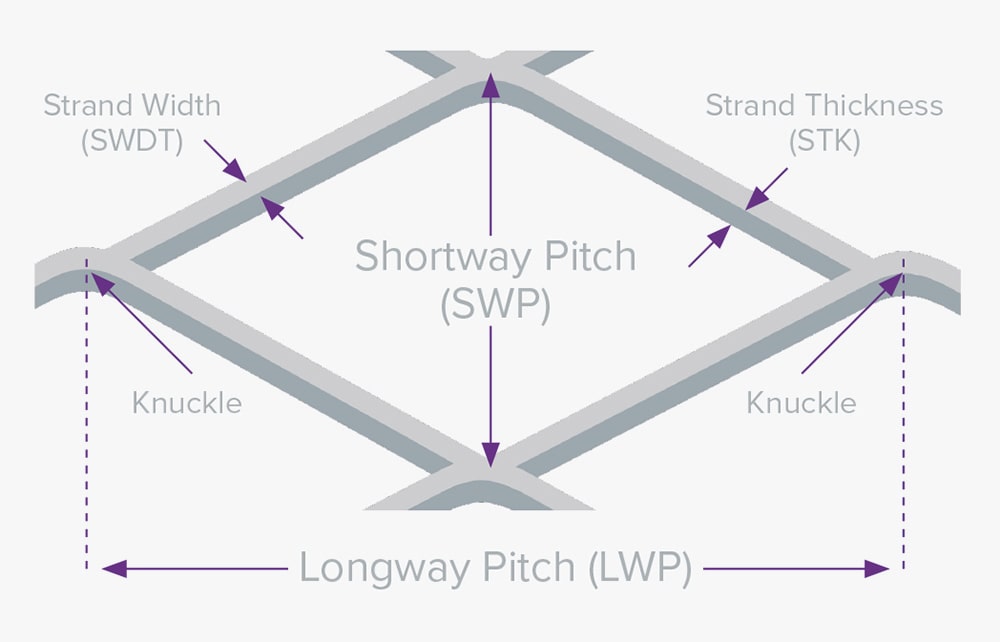

ฉันจะวัดตาข่ายที่ยกขึ้นได้อย่างไร
การวัดที่สำคัญสำหรับตาข่ายที่ยกขึ้นคือ Longway Pitch (LWP), Shortway Pitch (SWP), ความกว้างของเกลียว (SWDT) และความหนาของเกลียว (STK)
LWP ซึ่งวัดในแนวนอนจากข้อนิ้วถึงข้อนิ้วหรือจากศูนย์กลางถึงกึ่งกลาง นั้นได้มาจากขนาดของเครื่องมือที่ใช้ในกระบวนการผลิต
SWP ซึ่งวัดในแนวตั้งจากข้อนิ้วถึงข้อนิ้วหรือจากศูนย์กลางถึงกึ่งกลาง จะแสดงออกผ่านการขยายโดยรวมที่ใช้ระหว่างการผลิต
SWDT คือการวัดความกว้างของเกลียวเชิงมุมที่เกิดขึ้นระหว่างการผลิต
ตรงกันข้ามกับความเชื่อที่นิยม กระบวนการขยายไม่ได้เปลี่ยนความหนาของวัสดุโดยตรง STK หรือความหนาของวัตถุดิบเริ่มต้น คือการวัดความหนาของวัตถุดิบ โดยทั่วไป ความสูงของตาข่ายจะอยู่ที่ 1-2 เท่าของการวัด SWDT ความหนาของเกลียวไม่ควรสับสนกับความสูงและความลึกโดยรวม
LWP ซึ่งวัดในแนวนอนจากข้อนิ้วถึงข้อนิ้วหรือจากศูนย์กลางถึงกึ่งกลาง นั้นได้มาจากขนาดของเครื่องมือที่ใช้ในกระบวนการผลิต
SWP ซึ่งวัดในแนวตั้งจากข้อนิ้วถึงข้อนิ้วหรือจากศูนย์กลางถึงกึ่งกลาง จะแสดงออกผ่านการขยายโดยรวมที่ใช้ระหว่างการผลิต
SWDT คือการวัดความกว้างของเกลียวเชิงมุมที่เกิดขึ้นระหว่างการผลิต
ตรงกันข้ามกับความเชื่อที่นิยม กระบวนการขยายไม่ได้เปลี่ยนความหนาของวัสดุโดยตรง STK หรือความหนาของวัตถุดิบเริ่มต้น คือการวัดความหนาของวัตถุดิบ โดยทั่วไป ความสูงของตาข่ายจะอยู่ที่ 1-2 เท่าของการวัด SWDT ความหนาของเกลียวไม่ควรสับสนกับความสูงและความลึกโดยรวม

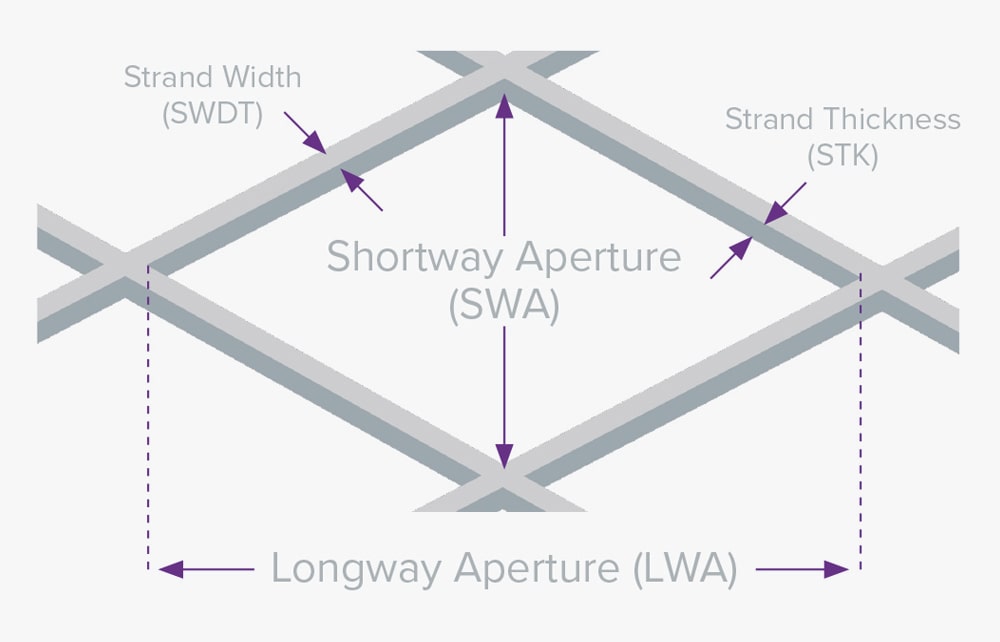

ฉันจะวัดตาข่ายที่แบนได้อย่างไร
การวัดที่สำคัญสำหรับตาข่ายที่แบนคือ Longway Aperture (LWA), Shortway Aperture (SWA), Strand width (SWDT) และ Strand Thick (STK)
LWA วัดในแนวนอนจากรูรับแสงภายในแบบจุดหนึ่งไปยังอีกจุดหนึ่ง
SWA วัดในแนวตั้งจากรูรับแสงภายในแบบจุดหนึ่งไปยังอีกจุดหนึ่ง
SWDT คือการวัดความกว้างของเกลียวเชิงมุมที่เกิดขึ้นระหว่างการผลิต
STK is a measurement of starting raw material thickness.
กระบวนการขยายไม่ทำให้ความหนาของวัสดุเปลี่ยนแปลง อย่างไรก็ตามกระบวนการทำให้เรียบทำได้ ความหนาของวัสดุโดยเฉลี่ยจะลดลง 10-20% หลังจากการทำให้เรียบ เมื่อพิจารณาว่าตาข่ายกลายเป็นสองมิติโดยสมบูรณ์หลังจากการทำให้แบน การวัดความสูงโดยรวมจะเหมือนกับความหนาของวัสดุเริ่มต้นบวกกับการลดเพิ่มเติมอีก 10-20%
LWA วัดในแนวนอนจากรูรับแสงภายในแบบจุดหนึ่งไปยังอีกจุดหนึ่ง
SWA วัดในแนวตั้งจากรูรับแสงภายในแบบจุดหนึ่งไปยังอีกจุดหนึ่ง
SWDT คือการวัดความกว้างของเกลียวเชิงมุมที่เกิดขึ้นระหว่างการผลิต
STK is a measurement of starting raw material thickness.
กระบวนการขยายไม่ทำให้ความหนาของวัสดุเปลี่ยนแปลง อย่างไรก็ตามกระบวนการทำให้เรียบทำได้ ความหนาของวัสดุโดยเฉลี่ยจะลดลง 10-20% หลังจากการทำให้เรียบ เมื่อพิจารณาว่าตาข่ายกลายเป็นสองมิติโดยสมบูรณ์หลังจากการทำให้แบน การวัดความสูงโดยรวมจะเหมือนกับความหนาของวัสดุเริ่มต้นบวกกับการลดเพิ่มเติมอีก 10-20%
ฉันจะระบุขนาดแผ่นงานและการวางแนวได้อย่างไร
คุณสมบัติทางกลและความสวยงามของตาข่ายโลหะขยายจะขึ้นอยู่กับมุมที่วางขนาดแผ่น ไม่ว่าแผ่นจะวางในแนวตั้งหรือแนวนอนก็ตาม
ด้วยเหตุนี้ เมื่อระบุขนาดแผ่น เราควรคำนึงถึงการวางแนวของเพชรตามขนาดแผ่นด้วย เพื่อให้ได้ผลลัพธ์ที่ดีที่สุด การวางแนวเหล่านี้อธิบายโดยใช้คำว่า Longway Mesh (LWM) และ Shortway Mesh (SWM)
ด้วยเหตุนี้ เมื่อระบุขนาดแผ่น เราควรคำนึงถึงการวางแนวของเพชรตามขนาดแผ่นด้วย เพื่อให้ได้ผลลัพธ์ที่ดีที่สุด การวางแนวเหล่านี้อธิบายโดยใช้คำว่า Longway Mesh (LWM) และ Shortway Mesh (SWM)
ตัวอย่างเช่น เมื่อใช้ตาข่ายที่ยกขึ้นเป็นฐานทางลาดสำหรับทางเดิน การยึดเกาะพื้นผิวจะแข็งแกร่งที่สุดเมื่อเพชรวิ่งจากซ้ายไปขวาใต้ฝ่าเท้า
ในการใช้งานบางอย่าง เช่น ชานชาลาทางลาดและพื้นผิวชานชาลาทางลาดที่ทำจากตาข่ายที่ยกขึ้น เพชรจะเรียงจากซ้ายไปขวาใต้ฝ่าเท้าเพื่อให้การยึดเกาะพื้นผิวที่ดีที่สุด
อีกทางเลือกหนึ่ง เป็นเรื่องปกติในอุตสาหกรรมรั้วรักษาความปลอดภัยที่จะติดตั้งแผงรั้วตาข่ายแบบขยายโดยมีเพชรชี้ไปทางยาวขึ้นไปบนท้องฟ้า ซึ่งจะทำให้ช่องเปิดแคบลง ซึ่งทำให้นักปีนเขาไม่สามารถปีนและไต่ขนาดได้
ในการใช้งานบางอย่าง เช่น ชานชาลาทางลาดและพื้นผิวชานชาลาทางลาดที่ทำจากตาข่ายที่ยกขึ้น เพชรจะเรียงจากซ้ายไปขวาใต้ฝ่าเท้าเพื่อให้การยึดเกาะพื้นผิวที่ดีที่สุด
อีกทางเลือกหนึ่ง เป็นเรื่องปกติในอุตสาหกรรมรั้วรักษาความปลอดภัยที่จะติดตั้งแผงรั้วตาข่ายแบบขยายโดยมีเพชรชี้ไปทางยาวขึ้นไปบนท้องฟ้า ซึ่งจะทำให้ช่องเปิดแคบลง ซึ่งทำให้นักปีนเขาไม่สามารถปีนและไต่ขนาดได้
มีหลายขนาดตาข่ายโลหะขยายและความหนาของแผ่นให้เลือกที่ huijinmaterials.com; คุณสามารถดูข้อกำหนดต่างๆ มากมายได้ที่นี่ หากคุณมีคำถามใด ๆ โปรดอย่าลังเลที่จะ contact us.
